1、什么是空調控制器

空調控制器是空調溫控系統的核心部分，負責控制制冷、除濕、制熱、自動、送風、開關、自檢等功能，分為內置和外設?，F(xiàn)在的空調控制器大多都有遙控和遙控功能。

2、空調控制器的電路組成

①溫度檢測

主要有室溫(室溫)、內盤管溫度(管溫)、外盤管溫度。

測溫是利用熱敏電阻感應溫度變化后的電阻變化，利用其與固定參考電阻的分壓比，將溫度變化轉換成電壓變化，再通過A/D轉換成數字信號。

空調的控制器測溫范圍比較小，一般從零下60℃到零下70℃到零下10℃以上，所以用的熱敏電阻多為5K3470，10K3950等小電阻類型。

②濕度檢測

濕度由濕度傳感器檢測。

③紅外線遙控接收

遙控器發射的紅外遙控信號由紅外接收器接收。

3、空調控制器的控制對象

1.1壓縮機

它是空調的心臟。根據壓縮機的大小，壓縮機的功率從幾百瓦到幾千瓦不等。通常的控制方法是繼電器控制。壓縮機功率越大，啟動沖擊電流越大，一般在0.3秒內可以達到60到100A以上。選擇繼電器時應考慮余量，壓縮機額定電流應在2至3倍以上。

1.2四通閥

四通閥是電磁閥，其作用是控制制冷劑的流向，從而控制空調的工作狀態是制冷還是制熱。它是感性負載，220VAC供電，功率只有幾瓦，電感大，斷開時反向峰值電壓高，通常由5A250VAC繼電器控制。

1.3外部風扇

外風扇是功率小于100W的普通電機，控制方式為繼電器控制，如上圖所示。繼電器可以是5A250VAC的小功率繼電器。

1.4輔助電加熱管

輔助電加熱管是安裝在室內機內的陶瓷銅管，類似于電加熱器。它的功率從800瓦到2KW不等。一般不需要調節功率。因此，通常采用圖1的繼電器控制模式。由于功率大小，選擇8A、10A、20A和30A的繼電器，以滿足全中等負載的要求。

1.5內部風扇

空調內部風扇電機一般可分為抽頭電機、PG電機、低壓DC電機(很少使用)、DC變頻電機等。

1.5.1抽頭調速電機與普通齒輪風機電機相同，有兩種風速控制。早期風速控制繼電器由雙輸出繼電器控制。后來確定可以不聯鎖安全可靠控制，改用單組輸出繼電器。

1.6風門控制電機(步進電機)

風門控制電機有兩種，一種是交流同步電機，旋轉受阻后會自動反轉，實現自動來回?cái)[動。缺點是位置不可控，功率只有1到3瓦，交流同步電機可以用小功率繼電器控制。另一種常用的是DC四相八拍步進電機，需要單片機產生驅動脈沖。優點是步進電機的旋轉角度可控，由單片機的驅動脈沖數決定。正負轉換只需要改變脈沖序列就可以實現，阻斷了也不會損壞。

1.7各種特殊功能控制(如負離子發生器)等。

一般采用5A小功率繼電器進行控制。

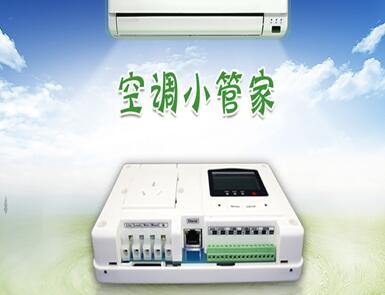

4、空調控制器的特點

1)結構緊湊

體積小，可安裝在緊湊型空調的控制柜中。

2)具有各種輸入/輸出(I/O)配置。

根據I/O點數進行新風制冷控制、加濕等功能。

3)用戶界面模塊(操作面板)

連接到Infilex AC的操作面板(面板安裝/集成)可以改變附近空調控制器的設置值。

4)可通過用戶終端進行遠程控制。

Neopanel可選？、或Neoplate，以便遠程用戶可以執行開/關操作并改變溫度設定值。

5)輸入/輸出模塊

在WY5117C1400上，可以添加一個I/O模塊來增加I/O點數。

6)連接到BAS

對于高級控制和管理，空調控制器可以直接與BAS中央控制單元(savic-net系列)通信。

7)安裝

它可以用DIN導軌安裝，也可以直接用螺釘安裝。

8)布線

I/O端子板采用快速夾緊端子，節省了接線的工時和人工。

5、空調控制器的注意事項

1)安裝時避免在高溫高濕的地方。

2)注意不要讓產品掉落。

3)更換接線時，確保切斷電源(本產品電源端子上的接線與電源電路斷開)。

4)接通電源前，請確保接線正確。

5)接通電源后需要幾十秒才能正常工作。此時，雖然前面的紅色LED會閃爍“ERR1”(嚴重故障)，但并不表示有異?，F(xiàn)象。

6)不要將電線連接到空端子上。

7)啟動和停止風機必須使用弱電回路。

8)連接到變頻器的信號輸出電纜必須使用屏蔽線。

9)產品頂部和底部與其他設備之間的距離必須至少為35mm。

10)打開電源之前，請剝?nèi)ギa(chǎn)品上的保護紙板。
