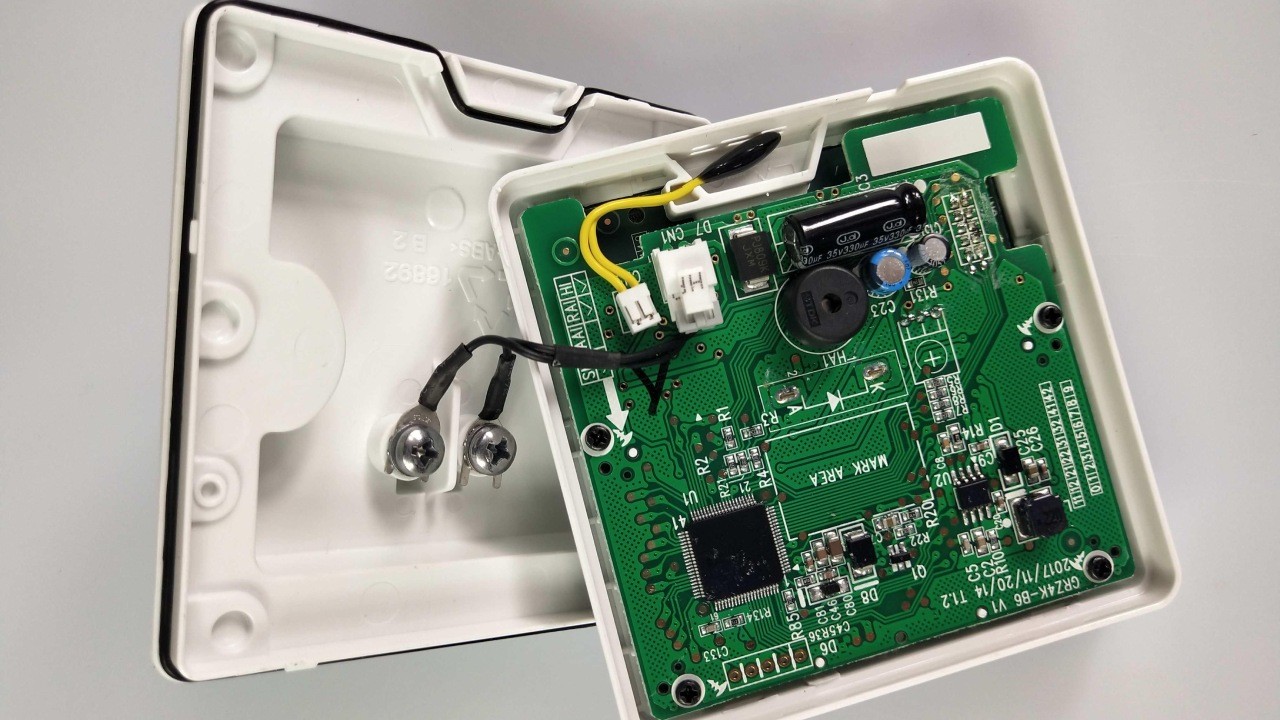

空調節能裝置--硬件設計

    內置空調溫度遙控智能模塊的主晶片采用三星s3c2440a芯片，該芯片具有ARM920T內核、CMOS宏模塊標準0.13、獨立的16kb控制緩存和16kb內存緩存。它包含130個共享端口和60個中斷源。它有24個外部故障源和8個多用途ADC通道。

本機采用32位RISC微處理器，系統總線AMBA，外圍擴展RS232串行鍵盤網絡接口和LCD觸摸屏。

空調節能裝置--溫度控制模塊

   該裝置的溫度控制模塊主要由兩部分組成。系統采用單片機和紅外遙控發射器，Stc11/10xx系列單片機抗干擾、抗靜電性能高，40端口I/O滿足設備要求，系統采用紅外遙控，空調傳感器模擬空調控制臺，以發送調節空氣溫度的命令。然后，通過一個實例說明編碼紅外遙控器采用紅外遙控器。

   系統載波采用455khz晶體。在內部頻率電路之后，信號按1/3的比例設置為3791khz。

   數據類型-手動代碼用戶代碼。代碼位于第32位，包括數據代碼和數據代碼。數據編碼是數據反演后的編碼。這可用于糾正數據編碼中的錯誤。

   定義：用戶代碼或數據代碼的所有位可以是“1”或“0”?！?”和“1”之間的差異是脈沖之間的時間間隔。

空調節能裝置--ZigBee模塊

    ZigBee是ie0協議e802.15.4的同義詞，該協議定義了短距離、低功耗和短傳輸距離、低復雜度、自組織和低功耗的無線通信技術。數據傳輸速度低，主要應用于自動和遠程控制領域。當各種設備被稱為drf1605h ZigBee模塊時，傳輸距離為1.6km。

    使用ZigBee作為無線傳輸手段的最大優勢是其自動連接能力。所有模塊的連接都可以自動完成和恢復。即使模塊落在網絡上，也不會影響整個通信網絡。該型號可與RS232數據庫配合使用，以指定drf605h的UART端口。切換到RS232的半雙工接口，可直接接觸串口，使用方便，效率高。
